Мультидисплеи Raymarine
Основные особенности мультидисплеев Raymarine.
Мультидисплеи Raymarine – база для построения систем навигации и управления судном. Можно раскидать датчики, камеры, микрофоны и прочее оборудование по всему судну, и затем вывести информацию на каждый отдельный дисплей, доску приборов и т.д.. При этом не всегда имеется место для комфортной встройки приборов и так же не всегда комфортно следить за каждым отдельным таблом/экраном на каждый датчик.
Сегодня функция контроля и управления системами судна сводится в 1 комплекс на базе головного управляющего устройства. Одним из наиболее перспективных и удобных типов устройств являются мультидисплеи. А одним из ведущих мировых производителей мультидисплеев для судов любого класса и размера является компания Raymarine. Компания «КЛМ – Сервис» на протяжении многих лет является официальным дилером марки Raymarine и занимается установкой и настройкой систем навигации любой сложности на базе мультидисплеев Raymarine.
Мультидисплеи позволяют выводить и в режиме реального времени контролировать данные: по скорости, рельефу дня, координатам, надводным и подводным обьектам, видео и друние данные.
Дисплеи Raymarine «C» серии:
Мультифункциональные дисплеи Raymarine C серии – надежные и прекрасно зарекомендовавшие себя системы, полюбившиеся многим капитанам и владельцам судов. Дисплеи С серии являются базовым оборудованием для размещения комплекса навигации и контроля за системами судном. Мультидисплей Raymarine позволяет выводить данные эхолота, картплоттера, радара, видеосигнала и других периферийных устройств, поддерживает как многооконный режим- разделение частей экрана для вывода различных данных, так и полноэкранный со сменой данных в полноэкранном режиме с возможностью быстрого переключения.
Дисплей прекрасно передает цвет и четкость изображения при любом уровне подсветки от самого низкого (в темное время) до самой яркой (при ярком дневном свете). Для удобства использования в любых условиях, дисплей имеет прекрасные углы обзора и высокое разрешение.
Серия мультидисплеев Raymarine C серии включает модели с 9, 12 и 14 дюймовыми дисплеями.
- обладают высокими показателями надежности и долговечности
- имеют понятный интерфейс
- подготовлен к использованию в условиях высокой влажности и колебаний.
- подключается ко всему оборудованию Raymarine
|
С90W многофункциональный дисплей |

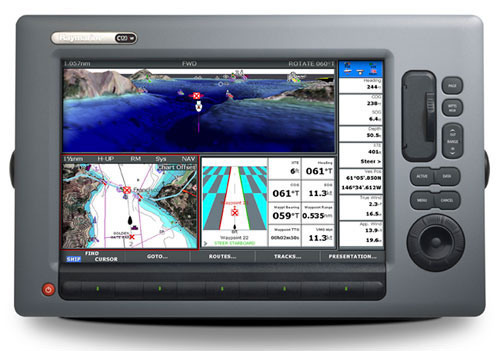

С120W многофункциональный дисплей |
C140W многофункциональный дисплей |
Питание: |
|
|
|
Номинальное напряжение(В,пост. тока) | 12/24 | 12/24 | 12/24 |
Рабочий диапазон напряжения(В,пост. тока) | 10,7 – 32В | 10,7 – 32В | 10,7 – 32В |
Потребляемая мощность(номинальная) | 19Вт(полная яркость) | 22Вт(полная яркость) | 32Вт(полная яркость) |
Физические характеристики: | |||
Габаритные размеры(ШхВхГ)мм | 197х317х113 | 245х380х113 | 277х424х113 |
Вес,кг | 3,85 | 4,76 | 5,58 |
Тип установки | В панель/кронштейн | В панель/кронштейн | В панель/кронштейн |
Разрешение дисплея | 800x480 (wide VGA) | 1280x800 (wide XGA) | 1280x800 (wide XGA) |
Подсветка дисплея | Плавная регулеровка/ночной режим | Плавная регулеровка/ночной режим | Плавная регулеровка/ночной режим |
Интерфейсы: | |||
NMEA 0183 вход | 3 | 3 | 3 |
NMEA 0183выход | 2 | 2 | 2 |
SeaTalkHS | 2 | 2 | 2 |
SeaTalkng/NMEA 2000 | 1 | 1 | 1 |
SeaTalk | 1 | 1 | 1 |
Видио вход | 1 композитное видио (PAL/NTSC) | 1 композитное видио (PAL/NTSC) | 1 композитное видио (PAL/NTSC) |
Антенна радара,вход | Есть | Есть | Есть |
Подключение блока эхолота (hsb2) | DSM30/DSM300 | DSM30/DSM300 | DSM30/DSM300 |
Выход на сигнализацию | 1 | 1 | 1 |
Картография | Предзагруженные карты (Navionics Gold )+Navionics Gold/Platinum на Compact Flash | Предзагруженные карты (Navionics Gold )+Navionics Gold/Platinum на Compact Flash | Предзагруженные карты (Navionics Gold )+Navionics Gold/Platinum на Compact Flash |
GPS | Встроенный,высокочувствительный GPS приёмник 12 каналов(SBAS: WAAS/EGNOS совместимый) | Встроенный,высокочувствительный GPS приёмник 12 каналов(SBAS: WAAS/EGNOS совместимый) | Встроенный,высокочувствительный GPS приёмник 12 каналов(SBAS: WAAS/EGNOS совместимый) |
Мультидисплеи Raymarine «E» серии Widescreen:
Мультидисплеи Raymarine «E» серии – широкоэкранные мультимедийные системы мониторинга и управления судном. Основным преимуществом дисплеев «E» серии является технология Hybryd Touch – сочетание кнопочного и сенсорного управления. Кроме того дисплеи изготовлены с разрешением Widescreen (16:9). Как и дисплееи «C» серии, Raymarine «E» серии позволяет выводить данные в многооконном режиме так и в полноэкранном режиме.
- Сенсорное и аналоговое управление для комфортного управления в самых разных условиях.
- Интуитивное меню.
- Загружаемые карты «Навионикс» подключаются на картах CF
- Противоаварийная сигнализация
- Настраиваемый сигнал тревоги для разного типа опасностей.

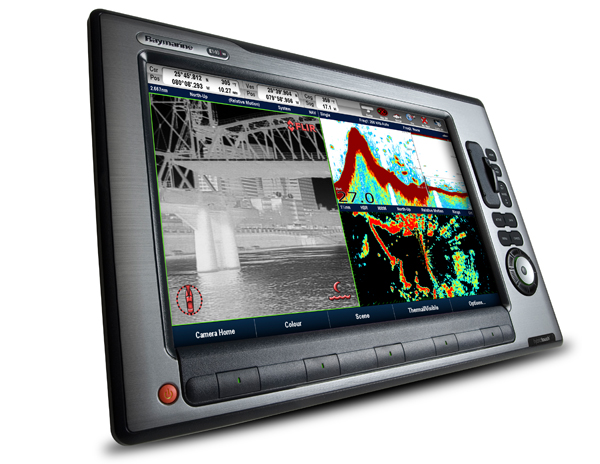

E90W многофункциональный дисплей |

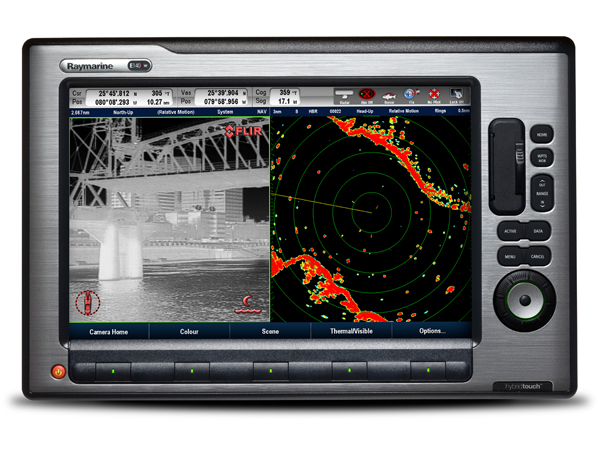

E120W многофункциональный дисплей |

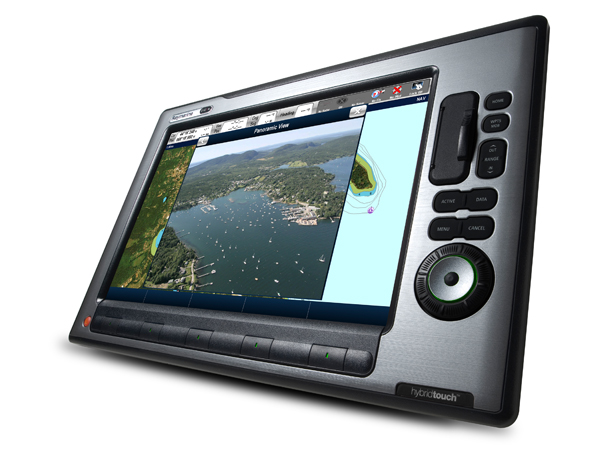

E140W многофункциональный дисплей |
|
Изображение | |||
Питание: | |||
Номинальное напряжение(В,пост. тока) | 12/24 | 12/24 | 12/24 |
Рабочий диапазон напряжения(В,пост. тока) | 10,7 – 32В | 10,7 – 32В | 10,7 – 32В |
Потребляемая мощность(номинальная) | 19Вт(полная яркость) | 22Вт(полная яркость) | 32Вт(полная яркость) |
Физические характеристики: | |||
Габаритные размеры(ШхВхГ)мм | 197х317х113 | 245х380х113 | 277х424х113 |
Вес,кг | 3,85 | 4,76 | 5,58 |
Тип установки | В панель/кронштейн | В панель/кронштейн | В панель/кронштейн |
Разрешение дисплея | 800x480 (wide VGA) | 1280x800 (wide XGA) | 1280x800 (wide XGA) |
Подсветка дисплея | Плавная регулеровка/ночной режим | Плавная регулеровка/ночной режим | Плавная регулеровка/ночной режим |
Интерфейсы: | |||
NMEA 0183 вход | 3 | 3 | 3 |
NMEA 0183выход | 2 | 2 | 2 |
SeaTalkHS | 2 | 2 | 2 |
SeaTalkng/NMEA 2000 | 1 | 1 | 1 |
SeaTalk | 1 | 1 | 1 |
Видио вход | 1 композитное видио (PAL/NTSC) | 1 композитное видио (PAL/NTSC) | 1 композитное видио (PAL/NTSC) |
Антенна радара,вход | Есть | Есть | Есть |
Подключение блока эхолота (hsb2) | DSM30/DSM300 | DSM30/DSM300 | DSM30/DSM300 |
Выход на сигнализацию | 1 | 1 | 1 |
Картография | Предзагруженные карты (Navionics Gold )+Navionics Gold/Platinum на Compact Flash | Предзагруженные карты (Navionics Gold )+Navionics Gold/Platinum на Compact Flash | Предзагруженные карты (Navionics Gold )+Navionics Gold/Platinum на Compact Flash |
GPS | Возможность подключения внешней антенны. | Возможность подключения внешней антенны. | Возможность подключения внешней антенны. |
Обновленная линейка мультифункциональных дисплеев Raymarine «C» серии
Новая линейка мультидисплеев Raymarine «C» серии отличаются современным и эргономичным дизайном, сниженным энергопотреблением, обладает ярким дисплеем с высоким качеством цветопередачи. Благодаря эргономичному дизайну, мультидисплеи Raymarine будучи встроенными в приборную панель создают ощущение того что именно его там не хватало.
Мультидисплеи обновленной «C» серии обеспечивают доступ владельца ко всей необходимой уинформации и средствам управления в режиме реального времени, а с удобным и интуитивно понятным интерфейсом весьма приятно работать.
В обновленной линейке имеется 4 устройства:

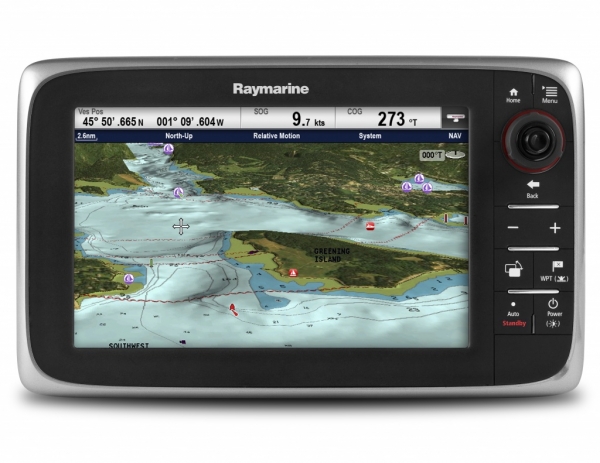

Raymarine c95 без встроенного эхолота | Raymarine c97 со встроенным эхолотом |

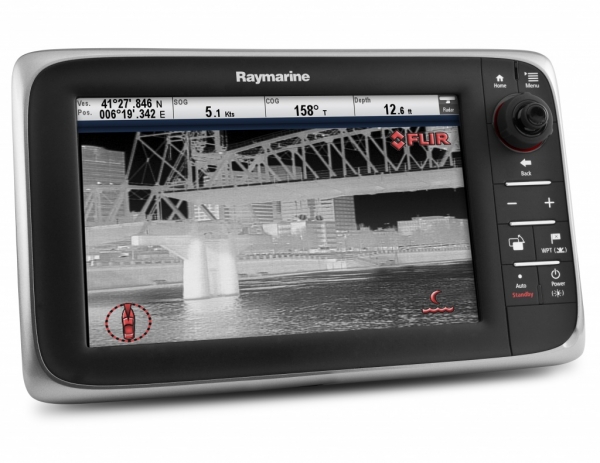

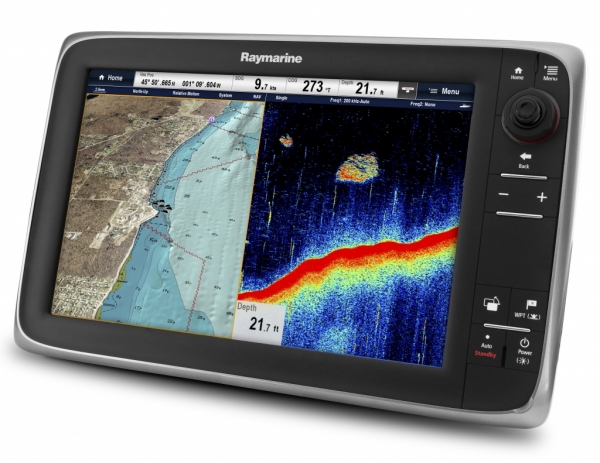

Raymarine c125 без встроенного эхолота | Raymarine c127 со встроенным эхолотом |
Спецификация мультидисплеев Raymarine
Модель |
Raymarine c95 / c97 |
Raymarine c125 / c127 |
Модификации без встроенного рыбопоискового эхолота | c95 | c125 |
E70011 | E70013 | |
Модификации со встроенным рыбопоисковым эхолотом | c97 | c127 |
E70012 | E70014 | |
Размеры (Ш) x (Г) x (В), мм | 290 x 64 x 173 мм | 354 x 69 x 222 мм |
Управление дисплеем | Кнопочное | |
Номинальное напряжение питания | 12/24 В постоянного тока | |
Диапазон рабочего напряжения | 10.8 - 31.2 В постоянного тока | |
Потребление питания с полной подсветкой | 16 Вт максимально | 32 Вт максимально |
Диагональ экрана | 9" TFT с LED подсветкой | 12" TFT с LED подсветкой |
Разрешение экрана | 800 x 480 точек | 1280 x 800 точек |
Углы обзора экрана | 80° слева/справа и 80°/60° сверху/снизу | |
Вес | c95 | c125 |
2.165 кг | 3.320 кг | |
c97 | c127 | |
2.265 кг | 3.450 кг | |
Сетевая интеграция | до 6 дисплеев серий a|c|e Series 2012 | |
Стандарт водонепроницаемости | IPX6 | |
Способы установки | В приборную панель. Опциональный кронштейн для крепления к поверхности | |
Картография | Navionics Silver, Gold, Gold+, Platinum, Platinum+ на картах памяти MicroSD | |
GPS | Встроенный 50-ти канальный; WAAS, EGNOS и MSAS. | |
горячий старт 1 секунда; холодный старт от 36 секунд; автоматический прием сигнала и обновление альманаха; рабочая частота: 1575.42 МГц; геодезический датум: WGS-84, возможен выбор других; активное подавление помех; керамическая антенна; точность определения местоположения: без использования SBAS < 15 м 95% времени, с получением WAAS/EGNOS < 5 м 95% времени; | ||
Диапазон рабочих температур | от -25° до 55°C | |
Разъёмы | 2 порта SeaTalkhs 100 Мбит/с. (тип разъемов RayNet) | |
1 x SeaTalkng (NMEA2000) | ||
2 порта NMEA 0183: NMEA порт 1 вход/выход (4800/38400 бод), NMEA порт 2 только вход (4800,38400 бод) |
||
Беспроводное соединение | WiFi: 802.11 b/g; | |
Bluetooth: AVRCP 2.1+EDR класс питания 1.5 | ||
Видео | 1 BNC (мама) композитный видео вход (PAL/NTSC). Подключение IP видео камер по шине SeaTalkhs |
|
Эхолот | Рыбопоисковый эхолот высокой четкости ClearPulse с работой на частотах 50/83/200 кГц и мощностью излучения до 600 Вт RMS. | |
Разъем для подключения датчика только в модификациях со встроенным эхолотом: (c97/c127). |
Заказать оборудование, установку и настройку Навигационных систем в любой конфигурации вы можете связавшись с нами удобным для Вас способом в разделе "контакты"
